铣床主要组成部分,卧式铣床的主要部件

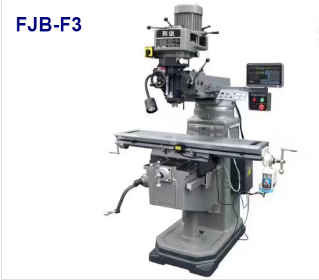

　　铣床主要组成部分

　　主要部分：

　　①主传动部分：由主传动变速箱及主轴部件组成。

　　②铣床进给部分：由进给变速箱与变速操作机构组成及自由独立电机驱动

　　③升降台部分：升降台铣床的升降台与铣床床身以及矩形导轨压板结构相互连接。

　　④工作台及床鞍：工作台主要供安装夹具和工件用，有T形槽，供T形螺栓连接用。床鞍带动工作台做纵向横向移动。

　　⑤其他：滑枕、悬梁、刀架支杆等

　　卧式铣床的主要部件

　　(1)床身

　　铣床床身是机床的主体，大部分部件都安装在床身上，如主轴、主轴变速机构等装在床身的内部。床身的前壁有燕尾形的垂直导轨，供升降台上下床身的顶上有燕尾形的水平导轨，供

　　横梁前后移动用。在床身的后而装有主电动机，提高安装在床身内部的变速机构，

　　使主轴旋转。主轴转速的变换是由一个手柄和一个刻度盘来实现，它们均装在床身

　　的左上方。在变速时必须停车。在床身的左下方有电器柜。

　　(2)横梁

　　位置在铣床床身顶部的燕尾形导轨上。

　　横梁可以借助齿轮、齿条前后移动，调整其伸出长度，并可由两套偏心螺栓来夹紧。在横梁上安装着支架，用来支承刀杆的悬出端，以增强刀杆的刚性。

　　(3)升降台

　　它是工作台的支座，在升降台上安装着铣床的纵向工作台、横向工作台和转台。进给电动机和进给变速机构是一个独立部件,安装在升降台的左前侧，使升降台、纵向工作台和横向工作台移动。变换进给速度由一个蘑菇形手柄控制，允许在开车的情况下进行变速。

　　升降台可以沿床身的垂直导轨移动。在升降台的下面有一根垂直丝杆，它不仅使升降台升降，并且支撑着升降台。

　　(4)纵向工作台

　　用来安装工件或夹具，并带着工件作纵向进给运动。纵向工作台的上面有三条T形槽，用来安装压板螺栓(T形螺栓)，这三条T形槽中，当中一条精度较高，其余两条精度较低。工作台前侧面有一条小T形槽，用来安装行程挡铁。

　　(5)横向工作台

　　位于纵向工作台的下面，用以带动纵向工作台作前后移动。这样，有了纵向工作台、横向工作台和升降台，便可以使工件在三个互相垂直的坐标方向移动，以满足加工要求。

　　万能铣床在纵向工作台和横向工作台之间，还有一层转台，其唯一作用是能将纵向工作台在水平面内回转一个正、反不超过45°的角度，以便铣削螺旋槽。

　　有无转台是区分万能卧铣和一般卧铣的唯一标志。

　　(6)铣床主轴

　　用于安装或通过刀杆来安装铣刀，并带动铣刀旋转。主轴是一根空心轴，前端是锥度为

　　7:24圆锥孔，用于装铣刀或铣刀杆，并用长螺栓穿过主轴通孔从后面将其紧固。

　　(7)底座

　　整个铣床的基础，承受铣床的全部重量，以及盛放切削液。

　　此外，还有：吊架、刀杆等附属装置。

　　铣床附件

　　a)可倾斜工作台

　　b)回转工作台

　　c)平口钳

　　d)分度装置

　　e)立铣头

　　f)插铣头
