　　(1)装夹轴类工件时选用V形块的方法

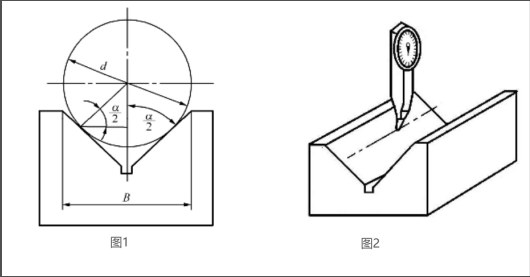

　　常见的V形块夹角有90°和120°的两种槽形。无论使用哪一种槽形，在装夹轴类工件时均应使轴的定位表面与V形块的V形面相切，根据轴的直径选择V形块口宽B的尺寸，如图1所示。V形槽的槽口宽B应满足公式:

。

　　简化公式为：当α=90°时，或B>0.707d;

　　当α=120°时，或B>0.5d。

　　选用较大的V形角有利于提高轴在V形块的定位精度。

　　(2)在铣床工作台上找正V形块的位置

　　在机床工作台上正确安装V形块的位置，即要求V形槽的方向与机床工作台纵向或横向进给方向平行。安装V形块时将百分表座及百分表固定在机床主轴或床身某一适当位置，使百分表测头与V形块的一个V形面接触，纵向或横向移动工作台即可测出V形块与(工作台纵向或横向)移动方向的平行度，如图2所示。并根据所测得的数值调整V形块的位置，直至满足要求为止。一般情况下，平行度的允许值为0.02/100mm。

　　(3)用V形块装夹轴类工件时注意事项

　　①注意保持V形块两V形面的洁净，无鳞刺、无锈斑，使用前应清除污垢。

　　②装卸工件时防止碰撞，以免影响V形块的精度。

　　③使用时，在V形块与机床工作台及工件定位表面间，不得有棉丝毛及切屑等杂物。

　　④根据工件的定位直径，合理选择V形块。

　　⑤校正好V形块在铣床工作台上的位置(以平行度为准)。

　　⑥尽量使轴的定位表面与V形面多接触。

　　⑦V形块的位置应尽可能地靠近切削位置，以防止切削振动使V形块移位。

　　⑧使用两个V形块装夹较长的轴件时，应注意调整好V形块与工作台进给方向的平行度，以及轴心线与工作台台面的平行度。
