铣床铣削垂直面工件利用平口钳、弯板和靠铁装夹说明

　　铣削垂直面工件的装夹，就是要保证铣出的平面与基准面垂直。用圆柱铣刀，在卧式铣床上铣出的平面和用端铣刀在立式铣床上铣出的平面，都与工作台台面平行，所以在这种条件下铣垂直面，把基准面安装得与工作台面垂直就可以了。

　　(1)用平口钳装夹工件

　　将平口钳的固定钳口和工件的定位基准面擦拭干净。安装工件时把工件基准面与固定钳口紧密贴合即可。在装夹时为了使基准面与固定钳口贴合紧密，往往在活动钳口与工件之间放置一根圆棒，以保证工件的基准面在夹紧时仍然与固定钳口贴合，如图1所示。若不放置圆棒，则工件上与基准面相对的面是高低不平的毛坯面，或与基准面不平行，在夹紧后基准面与固定钳口不一定会很好地贴合，这样铣床铣出的平面也就不一定与基准面垂直。

　　(2)用弯板(角铁)装夹工件

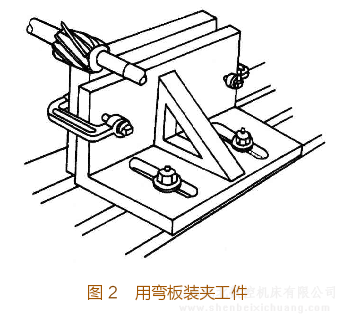

　　加工薄而长的工件时，一般利用弯板来装夹。弯板的两个平面是互相垂直的，所以一个面与工作台台面重合后，另一个面就与铣床工作台台面垂直，相当于固定钳口，如图2所示。

　　(3)用靠铁装夹工件

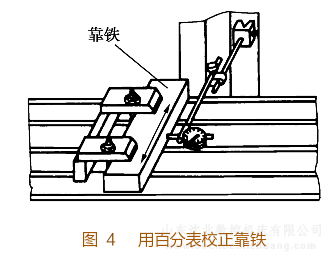

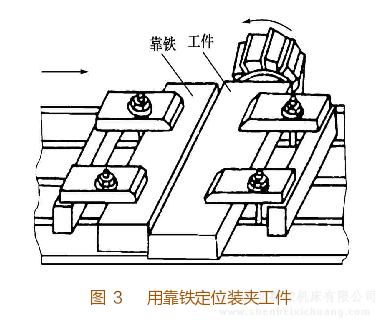

　　若工件的基准面窄长，则可以采用靠铁装夹，如图3所示。安装靠铁时，首先用压板将靠铁轻轻压上，然后再用百分表校正靠铁的位置，使基准面与铣床导轨运动方向平行，最后把靠铁压紧，如图4所示。用靠铁定位可保证工件加工表面与其侧面和底面都垂直。
