摇臂钻铣床：多功能机床的核心价值与应用发展

　　在机械加工领域，摇臂钻铣床作为集钻孔、铣削、镗孔、攻丝等多种功能于一体的通用机床，凭借灵活的操作性能、广泛的加工范围和稳定的加工精度，成为制造业不可或缺的核心设备。它融合了摇臂钻床的灵活定位与铣床的切削加工优势，既能应对单件、小批量的复杂零件加工，也能适配规模化生产的高效需求，广泛服务于汽车、机械、航空航天、工程机械等多个关键行业，见证着机械加工技术的迭代升级。

　　一、摇臂钻铣床的核心定义与结构组成

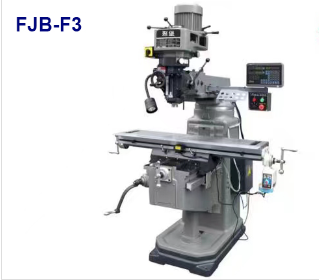

　　摇臂钻铣床，又称横臂钻铣床，是一种以摇臂可绕立柱回转、主轴箱可沿摇臂移动为核心特征的机床设备。其核心设计初衷是解决大型、重型工件的孔加工及铣削难题，通过部件的灵活移动，实现对不同尺寸、不同位置工件的精准加工，无需频繁移动工件，大幅提升加工效率与精度。

　　一台完整的摇臂钻铣床主要由六大核心部件组成，各部件协同工作，构成完整的加工体系，缺一不可：

　　1.底座：作为整机的基础支撑部件，通常采用整体铸造结构，材质多为高强度铸铁，具备良好的刚性和减震性能，能够承受加工过程中的各种冲击力与振动，为其他部件提供稳定的安装基准，同时可直接放置大型工件进行加工。

　　2.立柱：分为内立柱和外立柱两部分，内立柱固定在底座一端，外立柱套在内立柱外侧，可绕内立柱实现360°回转，为摇臂的移动提供支撑，是保证机床加工灵活性的关键部件之一。

　　3.摇臂：一端为套筒结构，套装在外立柱上，可沿外立柱上下升降，以适应不同高度工件的加工需求;摇臂上设有水平导轨，用于安装主轴箱，主轴箱可沿摇臂水平移动，进一步扩大加工范围，摇臂与外立柱可同步绕内立柱回转，实现多方位加工覆盖。

　　4.主轴箱：作为核心加工部件，是集成了主传动电动机、主轴、主轴传动机构、进给和变速机构的复合部件，可沿摇臂导轨左右移动，主轴能够实现旋转切削与纵向进给运动，通过变速机构可调节转速与进给量，适配不同材质与工艺的加工需求，部分机型采用全齿轮结构，扭力更大、更经久耐用。

　　5.工作台：用于安装中小型工件，可根据加工需求调整位置和角度，为工件提供稳定的承载平台，部分工作台可旋转、升降，进一步提升加工灵活性，满足复杂零件的加工要求。

　　6.控制系统：分为传统机械控制与现代数控控制两种，传统机型通过手轮、按钮实现操作，数控机型则配备PLC控制系统，可实现自动化编程、精准定位，大幅提升加工精度与效率，降低人工操作难度，部分高端机型还具备振动补偿、远程诊断等智能功能。

　　二、摇臂钻铣床的核心性能与运动形式

　　摇臂钻铣床的核心优势在于“灵活、精准、高效、多功能”，其性能指标直接决定加工质量与生产效率，同时通过合理的运动形式，实现全方位、多角度的加工操作，具体可分为以下几个方面：

　　(一)核心性能特点

　　1.加工范围广：可完成钻孔、铣削、镗孔、攻丝、锪孔等多种加工工序，适配钢材、铸铁、有色金属、塑料等多种材质的加工，既能加工中小型精密零件，也能加工大型、重型工件的孔系与平面，最大钻孔直径可达到40mm及以上，主轴中心至立柱母线的距离可根据机型不同调整，满足不同尺寸工件需求。

　　2.定位灵活精准：摇臂可360°回转、上下升降，主轴箱可沿摇臂水平移动，三者协同配合，能够快速调整主轴位置，精准对准加工点位，无需频繁移动工件，尤其适合大型工件的多方位加工;高端机型采用高速电主轴技术与HSK63刀柄系统，可实现0.5μm级别的重复定位精度，满足精密加工需求。

　　3.刚性强，稳定性好：机身采用整体铸造或焊接结构，导轨面经过淬火调质处理，硬度更高、耐磨性更强，能够承受较大的切削力，减少加工过程中的振动与变形，保证加工精度的稳定性;部分重载机型采用双涡杆消隙机构，使传动精度保持周期延长3.5倍，齿轮侧隙稳定在0.005mm的精密区间。

　　4.操作便捷，适配性强：传统机型操作简单，上手难度低，适合单件、小批量生产;数控机型具备自动化编程、自动进给、自动定位等功能，适配规模化、标准化生产，同时模块化设计可实现精度模式切换，提升设备通用性，部分机型还具备电动升降、主轴自动进给功能，进一步提升加工效率。

　　5.节能高效：通过机电一体化设计优化，整机响应速度提升，动作循环时间缩短，部分机型采用永磁同步主轴电机，相较于普通机型节能32%，符合绿色制造发展需求，同时旧设备的智能化改造可进一步提升能效，降低生产成本。

　　(二)主要运动形式

　　摇臂钻铣床的运动主要分为三类，三者协同配合完成加工操作，确保加工的精准性与高效性：

　　1.主运动：即主轴的旋转运动，是实现切削加工的核心运动，通过调整主轴转速，适配不同材质、不同尺寸的加工需求，转速范围可根据机型不同调整，如Z3040系列机型的主轴转速范围为75-1200r/min，分为6个档位。

　　2.进给运动：即主轴的纵向进给运动，配合主运动完成切削加工，可通过调整进给量，控制加工精度与表面粗糙度，满足不同加工工艺的要求，确保加工表面平整、光滑。

　　3.辅助运动：包括摇臂沿外立柱的垂直移动、主轴箱沿摇臂长度方向的移动、摇臂与外立柱一起绕内立柱的回转运动，这些运动主要用于调整主轴位置，扩大加工范围，确保能够精准对准加工点位，提升加工灵活性。

　　三、摇臂钻铣床的分类与应用场景

　　随着制造业的不断发展，摇臂钻铣床的种类不断丰富，根据结构形式、控制方式、加工精度等不同标准，可分为多种类型，适配不同行业、不同场景的加工需求，具体分类与应用如下：

　　(一)主要分类

　　1.按控制方式分类：分为普通机械摇臂钻铣床和数控摇臂钻铣床。普通机型依靠人工操作手轮、按钮控制各部件运动，适合单件、小批量的简单加工;数控机型配备PLC控制系统，可实现自动化编程、自动加工，精度更高、效率更快，适合精密零件、批量生产，是当前行业升级的主流方向，其中国产数控系统在军工领域的搭载率已达89%。

　　2.按结构形式分类：分为立式摇臂钻铣床和卧式摇臂钻铣床。立式机型是最常见的类型，主轴垂直向下，适合中小型工件的孔加工与铣削;卧式机型主轴水平设置，适合大型工件的侧面加工、长轴类零件的加工，应用于重型机械制造领域;此外还有滑座式和万向式两种变型，其中滑座式可沿床身导轨移动，扩大加工范围，适用于锅炉、桥梁、造船等行业。

　　3.按加工精度分类：分为普通精度、精密精度和超精密精度机型。普通精度机型适用于一般零件的加工，定位精度在±0.01mm以上;精密精度机型定位精度在±0.005-±0.01mm之间，适用于精密零件加工;超精密精度机型定位精度在±0.005mm以下，纳入高端装备目录，主要应用于航空航天、半导体设备部件等高端领域，其普及率在半导体领域已达34%。

　　4.按规格尺寸分类：分为小型、中型和大型机型。小型机型工作台直径在800mm以下，占据中小型零部件加工市场62%的出货量，适配新能源汽车轻量化部件生产;中型机型适用于常规尺寸零件加工，在珠三角3C产业集群应用广泛;大型机型主要用于重型机械、风电设备等大型工件的加工，在中西部工程机械领域需求增速显著，采购量增速达26.4%。

　　(二)核心应用场景

　　摇臂钻铣床的应用场景覆盖多个制造业领域，核心集中在需要多工序、灵活定位加工的场景，具体包括：

　　1.机械制造行业：作为传统核心应用领域，2023年约占中国摇臂钻铣床消费总量的47.3%，主要用于机床床身、减速机箱体、轴承座等零部件的孔加工、铣削加工，适配单件、小批量生产，同时满足工程机械领域液压阀块等复杂零件的高精度加工需求，孔系位置精度要求普遍提升至±0.015mm。

　　2.汽车产业：用于汽车发动机缸体、变速箱、底盘零部件等的钻孔、攻丝、铣削加工，数控摇臂钻铣床凭借高效、精准的优势，适配汽车零部件的规模化生产，2024年中国汽车零部件企业采购中档摇臂钻铣床的预算同比增长21.6%，尤其适配新能源汽车轻量化部件的加工需求。

　　3.航空航天领域：用于航空发动机零部件、飞机结构件等的精密加工，要求设备具备极高的精度和稳定性，多采用超精密数控摇臂钻铣床，搭配激光对刀系统等智能装置，实现0.001毫米级刀具磨损量监测，满足高端零部件的加工要求。

　　4.工程机械领域：用于挖掘机、起重机等大型设备的结构件、液压部件的加工，需要大型摇臂钻铣床，应对重型工件的加工需求，在中西部基建投资带动下，该领域重型摇臂钻铣设备采购量增速显著。

　　5.其他领域：还广泛应用于模具制造、五金工具、医疗器材、电子设备、军工等行业，用于模具孔系加工、五金零件铣削、医疗器材精密加工等，凭借多功能、灵活的优势，成为各行业不可或缺的加工设备。

　　四、摇臂钻铣床的操作安全与维护保养

　　摇臂钻铣床作为大型加工设备，操作安全与维护保养直接关系到操作人员的人身安全、设备使用寿命和加工质量，需严格遵循相关规程，具体要求如下：

　　(一)操作安全注意事项

　　1.操作人员必须经过专业培训，熟悉设备性能和操作手册，取得合格证书后方可上岗，未经培训不得擅自操作设备，避免因操作不当引发安全事故。

　　2.操作前需穿戴好防护装备，如安全眼镜、防护手套、听力保护设备等，禁止佩戴宽松衣物、首饰等可能卷入机器的物品，长发需盘起，防止意外受伤;同时检查设备各部位是否正常，包括润滑系统、紧固件、电气设施等，确保无异常后再启动设备。

　　3.加工前需将工件装夹牢固，使用专用夹具确保定位准确，避免加工过程中工件松动、移位，引发设备故障或安全事故;同时根据工件材质、硬度合理选择刀具、转速和进给量，加工前进行空运转，确认无异常后再正式操作。

　　4.设备运行过程中，严禁将手或其他物体伸入工作区域，严禁进行调整、清洁或拆卸工作，不得离开工作岗位，如需调整刀具或设备参数，必须先关闭电源，待设备完全停止运转后再操作;发现设备出现异响、振动过大、温度过高等异常情况，应立即停机检查，查明原因并排除故障后，方可继续操作，切勿自行拆解维修。

　　5.工作结束后，需关闭电源，清理工作区域的切屑和杂物，做好设备清洁工作，填写交接班记录，做好设备的防尘、防潮措施，确保设备处于良好状态。

　　(二)维护保养要点

　　1.定期清洁设备，重点清理导轨、主轴、摇臂等部位的切屑和油污，避免杂物影响设备运动精度，保持设备表面整洁，防止部件磨损;同时保持工作区域整洁，及时清理切屑，防止滑倒或引发火灾。

　　2.定期检查润滑系统，及时添加或更换润滑油，确保导轨、主轴、丝杠等运动部件润滑充足，减少磨损，延长设备使用寿命;润滑系统需定期检查，避免出现漏油、缺油等情况，影响设备运行。

　　3.定期检查设备的紧固件、传动部件，如螺栓、齿轮、皮带等，发现松动、磨损等情况，及时紧固或更换，确保设备传动稳定，避免因部件松动引发振动，影响加工精度;对于磨损严重的刀具和零部件，需及时更换，确保加工质量。

　　4.定期检查电气系统，确保线路连接牢固、接地良好，防止出现漏电、短路等电气故障，保障设备安全运行;同时定期对控制系统进行调试和校准，确保控制精度，数控机型需定期更新系统程序，提升设备性能。

　　5.长期不使用设备时，需对设备进行全面清洁、润滑，做好防锈处理，覆盖防尘罩，放置在干燥、通风的环境中，避免设备受潮、锈蚀，影响后续使用;同时定期进行空运转，检查设备状态，确保设备随时可投入使用。

　　五、摇臂钻铣床的行业发展趋势

　　随着智能制造、绿色制造理念的深入推进，以及下游行业的转型升级，摇臂钻铣床行业正朝着智能化、精密化、绿色化、模块化的方向发展，具体趋势如下：

　　1.智能化升级加速：数控化、自动化成为主流，越来越多的机型配备PLC控制系统、触摸屏操作、自动编程、自动换刀等功能，部分高端机型融入AI算法、振动补偿系统、远程诊断系统等智能技术，实现加工过程的自动化、智能化管控，降低人工干预，提升加工精度和效率，同时减少设备故障率，如加装振动补偿系统的设备故障率下降56%，远程诊断系统可将维护响应时间缩短至4小时，提升客户续约率。

　　2.精密化水平提升：下游航空航天、半导体等高端行业对加工精度的需求不断提高，推动摇臂钻铣床向超精密化方向发展，通过优化机械结构、采用高精度传动部件、搭配先进检测技术，实现更高精度的定位与加工，满足高端零部件的制造需求，同时推动国产精密机型替代进口，提升行业自主可控能力。

　　3.绿色化发展凸显：在环保政策推动下，节能、降耗、减排成为行业发展重点，企业通过优化电机结构、采用环保润滑材料、提升旧砂再生利用率等方式，降低设备能耗与污染物排放;同时，模块化设计使设备零部件可回收、可替换，延长设备使用寿命，减少资源浪费，契合绿色制造发展理念。

　　4.模块化与定制化融合：不同行业的加工需求差异较大，模块化设计可实现设备功能的灵活组合，企业可根据客户需求，快速配置不同的加工模块，满足个性化加工需求;同时，定制化服务成为行业新趋势，针对大型、特殊工件的加工需求，量身定制专用摇臂钻铣床，提升设备适配性，增强行业竞争力。

　　5.国产化替代加速：近年来，国内机床企业加大研发投入，突破核心技术瓶颈，国产摇臂钻铣床在精度、性能、稳定性等方面不断提升，逐步替代进口设备，尤其在中端市场，国产机型凭借性价比优势，占据主导地位;同时，国产数控系统、核心零部件的自主化率不断提高，进一步降低设备成本，推动行业高质量发展。

　　六、结语

　　摇臂钻铣床作为机械加工领域的“多面手”，以其灵活的操作、广泛的适配性和稳定的性能，支撑着众多制造业领域的发展，从普通机械零部件到高端航空航天器件，都离不开它的精准加工。随着智能化、精密化、绿色化技术的不断融入，摇臂钻铣床正摆脱传统机床的局限，向高效、智能、环保的方向迭代升级。未来，随着下游行业的持续升级和技术创新的不断突破，摇臂钻铣床将进一步拓展应用场景，提升核心竞争力，为制造业高质量发展提供更加强有力的装备支撑。
